EMC 스캐너

RSE SERIES

RSE SERIES

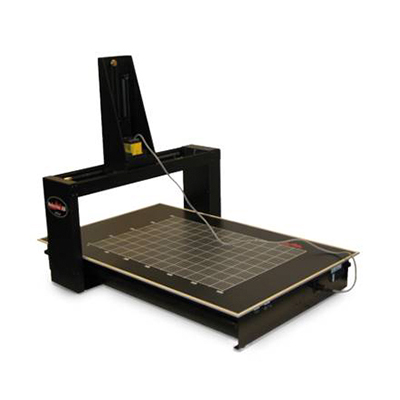

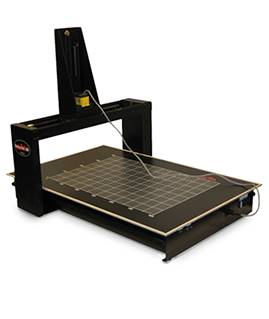

RSE 시리즈는 1mm 스텝 크기, 열 스캔 기능 및 넓은 작업 영역 (최대 600 x 400 x 200mm)이 특징입니다. RSE 시리즈는 세 가지 크기로 제공됩니다.

RSE SERIES

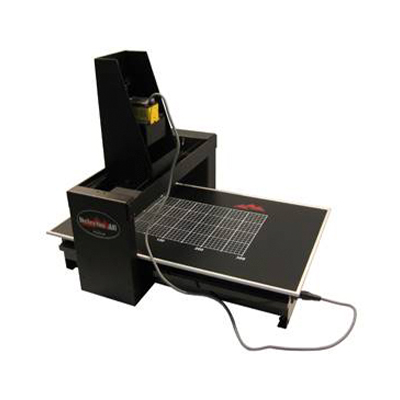

RSE 321
  • Measurable volume300x200x100 mm
  • Movement in XYZ-axis300x200x100 mm
  • Size620x500x550 mm
  • Weight23 kg
RSE SERIES
RSE 642
  • Measurable volume600x400x200 mm
  • Movement in XYZ-axis600x400x200 mm
  • Size920x700x750 mm
  • Weight36 kg
RSE SERIES

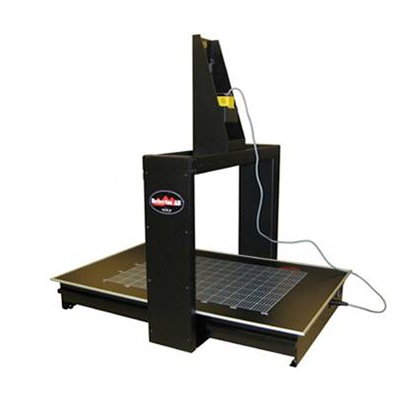

RSE 644

Please note: The measurable volume differs from the movement in XYZ-axis.

  • Measurable volume600x400x400 mm
  • Movement in XYZ-axis600x400x200 mm
  • Size920x700x950 mm
  • Weight37 kg
TECHNICAL DATA
Accurency ± 0.3mm
Min step size 1 mm
Speed 5000 mm/min Scans an area of 200x200mm with astep size of 10mm on 10mm
Line voltage 115V/230V, -15%, +10%
Line frequency 60Hz/50Hz, ±2Hz
Power consumption < 30VA
Power con. standby < 25VA
Environment temp. +10C to +35C
Humidity 20% to 80%
Controller card Ethernet, RS-232 or USB to RS-232 adapter
Software Runs on Windows XP or later.(32- and 64-bit). Also runs om Mac using BootCamp. Configurable for most spectrum analyzers. Configurable for National GPIB-adapters.

HRE

RSE SERIES

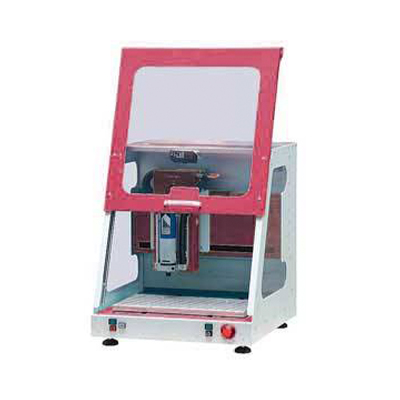

HRE SERIES는 25µm (0.025mm) 스텝 크기와 고해상도 실시간 검사 카메라가 포함 된 IC 옵션이 특징입니다. 그리고 특별히 설계된 high resolution near field probes.

HRE-Scanner는 특별히 선택된 4 개의 근거리 필드 프로브 세트, 30dB 전치 증폭기 및 2 개의 RF 케이블과 함께 제공됩니다. 스캐너 시스템을 완성하려면 PC와 스펙트럼 분석기가 필요합니다. 선택한 스펙트럼 분석기에 따라 GPIB 어댑터가 필요할 수도 있습니다 (National Instruments의 어댑터에서만 작동).

The probe kit includes:
RF-E 03E-Field 30MHz-3GHz
RF-B 0,3-3Vert. H-field, 30MHz-3GHz
RF-R 0,3-3Horiz. H-field, 30MHz-3GHz
LF-B 3Vert. H-field, 9kHz-50MHz
The pre-amplifier kit includes:
PA 303
RF cables (RG 316U)
RSE SERIES
HRE 2
  • Measurable volume280x180x85 mm
  • Movement in XYZ-axis280x180x85 mm
  • Size mm
  • Weight kg
RSE SERIES
HRE 42

HRE41 스캐너는 프로브 축을 중심으로 자동 회전하는 장치가 추가 된 HRE2와 똑같습니다. 측정하는 동안 스캐너는 프로브를 회전하고 "최악의 경우"각도를 찾은 다음 진폭을 저장합니다. 이 절차는 모든 측정 위치에서 수행됩니다.

  • Measurable volume280x180x85 mm
  • Movement in XYZ-axis280x180x85 mm
  • Size mm
  • Weight kg
RSE SERIES

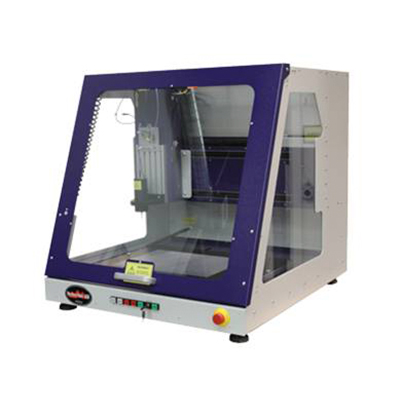

HRE 3
  • Measurable volume390x290x130 mm
  • Movement in XYZ-axis390x290x130 mm
  • Size780x850x810 mm
  • Weight125 kg
RSE SERIES
HRE 43

HRE43 스캐너는 프로브 축을 중심으로 자동 회전하는 장치가 추가 된 HRE3와 똑같습니다. 측정하는 동안 스캐너는 프로브를 회전하고 "최악의 경우"각도를 찾은 다음 진폭을 저장합니다. 이 절차는 모든 측정 위치에서 수행됩니다.

  • Measurable volume390x290x130 mm
  • Movement in XYZ-axis390x290x130 mm
  • Size780x850x810 mm
  • Weight125 kg
TECHNICAL DATA
Accurency ± 0.02mm
Min step size 0.025mm
Line voltage 115V/230V, -15%, +10%
Line frequency 60Hz/50Hz, ±2Hz
Power consumption 1150W
Environment temp. +10C to +35C
Humidity 20% to 80%
Control Ethernet, RS-232 or USB to RS-232 adapter
Software Runs on Windows XP or later(32- and 64-bit). Also runs om Mac using BootCamp. Configurable for most spectrum analyzers. Configurable for National GPIB-adapters.
